交流試驗變壓器
類別:高壓試驗測試儀器 點擊率：258 | |
| | |
KESB型系列 特種輕型交流高壓試驗變壓器
（工頻交流耐壓試驗裝置）
一、產品概述:
KESB型系列交流高壓試驗變壓器是按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中必不可少的儀器。

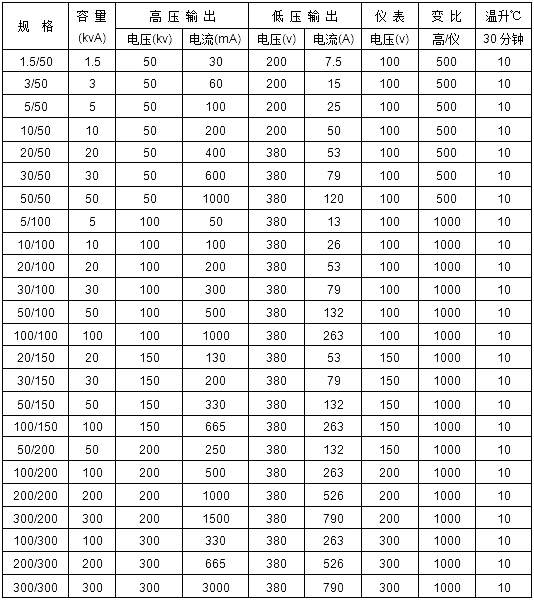

二、技術參數
三、試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：
Pn=kVn2WCt10-9
式中：Pn-標稱試驗變壓器容量（KVA）；
k - 安全系數；
Vn-試驗變壓器的額定輸出高壓的有效值（KV）；
W -角頻率，W=2πf,f為試驗電源的頻率；
Ct-被試品的電容量（PF）。
對于不同的試驗電壓Vn，選擇適當?shù)陌踩禂?shù)k，標稱試驗電壓較低時，k值可取高一些；以下列出不同的試驗電壓Vn，所選用的安全系數k值，供參考：
|
Vn=50～100KV |
K=4 |
|
Vn=150～300KV |
K=3 |
|
Vn≥300KV |
K=2 |
|
Vn≥1MV |
K=1 |
被測試設備的電容量Ct可由交流電橋測出。Ct的變化很大，應由設備的類型而定。典型數據如下：
|
棒形或懸式絕緣子 |
幾十微法 |
|
電壓互感器 |
200～500PF |
|
分級套管 |
100～1000PF |
|
電力變壓器＜1000kVA |
1000～1000PF |
|
電力變壓器＞1000kVA |
1000～10000PF |
|
高壓電力電纜和油浸紙絕緣 |
250～300PF/m |
|
氣體絕緣 |
20～60PF/m |
|
封閉變電站,SF6氣體絕緣 |
100～10000PF |
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
