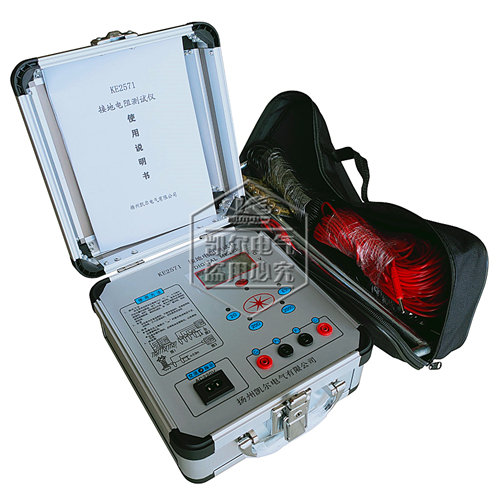

KE2571型 數字接地電阻測試儀
產品名稱：數字接地電阻測試儀
產品型號：KE2571
產品別稱：1、接地裝置測試儀
2、數顯式接地電阻測試儀
3、接地樁電阻測試儀
一、產品簡介
KE2571型數字接地電阻測試儀適用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可測量土壤電阻率及地電壓。
二、工作原理
KE2571型數字接地電阻測試儀工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢測送入表頭顯示。借助倍率開關可得到三個不同的量限：0 ～ 2Ω、0～20Ω、0～200Ω。
三、性能特點
KE2571型數字接地電阻測試儀與傳統手搖式地阻儀相比，具有以下特點：
1、應用了DC/AC變換技術，集三端鈕，四端鈕測量方式為一體，使用電源可以交、直流兩用；
2、采用鎖相環同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力強；
3、摒棄了傳統的人工手搖發電方式，無須人力作功；
4、不需人工調節平衡，一目了然的面板觸膜鍵操作，LCD數字顯示使得測量十分方便和訊速，消除了指針式儀表的視覺誤差；
5、允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高；
6、除測試接地電阻外，還可測試低壓電阻值，土壤電阻率以及交流地電壓。
四、技術指標
|
測量范圍 |
恒流值 |
測量精度及誤差 |
分辨率 |
輔助接地電阻 |
|
0～1.999Ω |
10mA（2Ω檔） |
0～0.2＜±（3％±1d） |
0.001Ω |
RC：2Ω
20Ω檔＜1KΩ
200Ω檔＜10KΩ
Rp：＜50KΩ
誤差：＜±5％ |
|
2～19.99Ω |
10mA（20Ω檔） |
0.2～199.9Ω |
0.01Ω |
|
20～199.9Ω |
1mA（200Ω檔） |
＜±（1.5％±1d） |
0.1Ω |
|
AC:0～19.99V |
＜±（10％±1d） |
1～20V≤±（3％±1d） |
0.01V |
|
地
電
壓 |
＜5V工
頻有效值
＜±5％ |
功耗 |
濕度 |
≤85％RH |
電源 |
重量：＜1.8kg |
|
≤2W |
溫度 |
0℃～40℃ |
DC7.2-9V
或AC220V |
體積
200×200×110mm |
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
